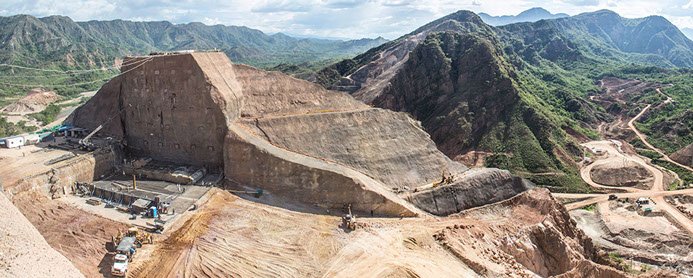

Vertedero

Terminaron las excavaciones de la estructura de control del Vertedero, las cuales llegaban hasta la elevación 689 msnm.  La excavación se encuentra en la elevación 676 msnm entrando en el sector del canal de descarga del vertedero. A la fecha se han excavado aproximadamente 790.599 m3 de material de un total de unos 795.000 m3.

Túneles de Carga

Los dos túneles se encuentran excavados, actualmente se realizan trabajos de revestimiento en concreto.

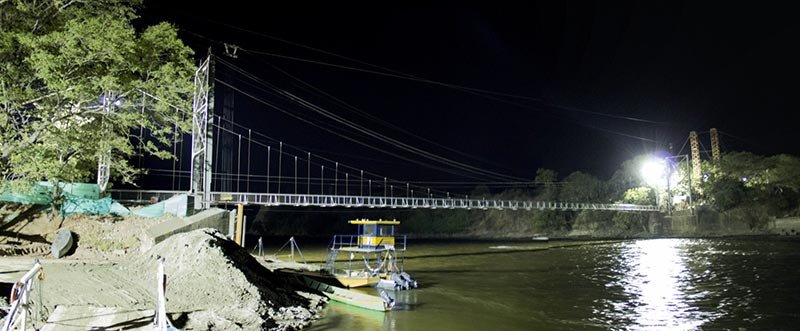

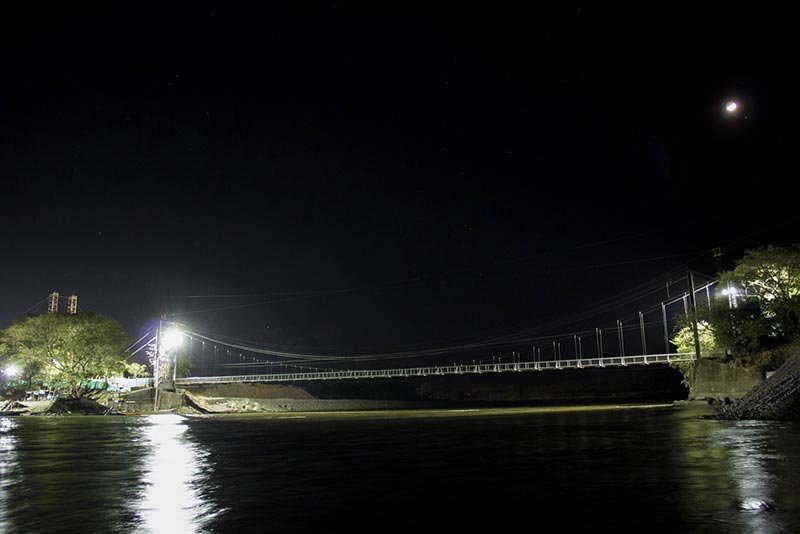

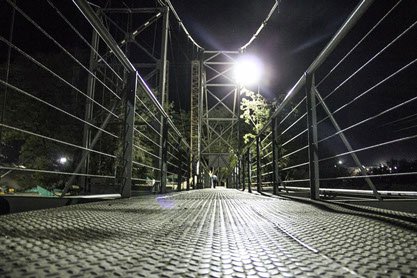

Puente Río Páez

Finalizó la construcción del puente sobre el rio Páez; este puente permitirá el paso del material para los rellenos de la presa desde la margen izquierda del río Páez.

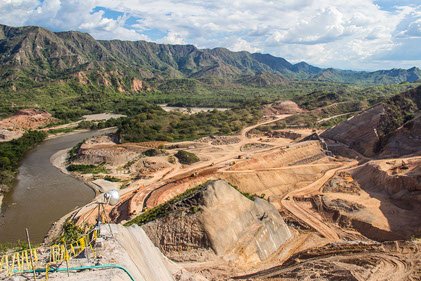

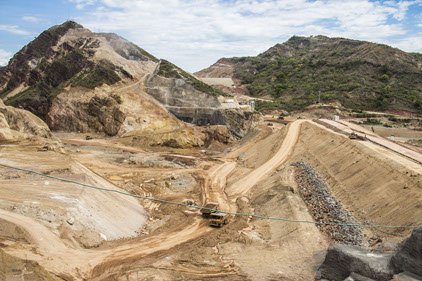

Ataguía

La ataguía es la estructura que permite dar protección durante la construcción de la presa, una parte de esta se encuentra en sector seco y otra en el lecho del río. Los rellenos de la ataguía alcanzaron la elevación 616 msnm.

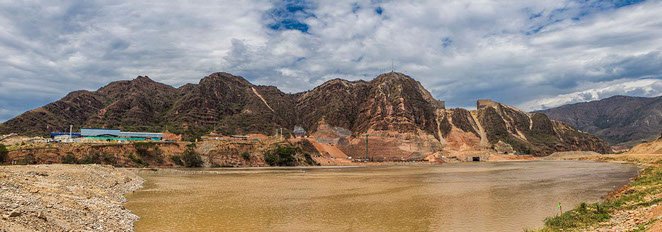

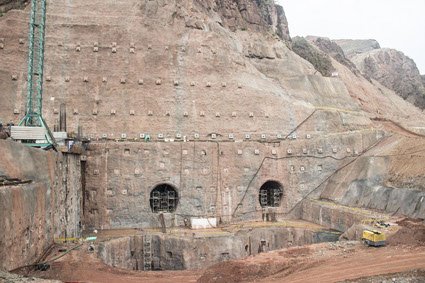

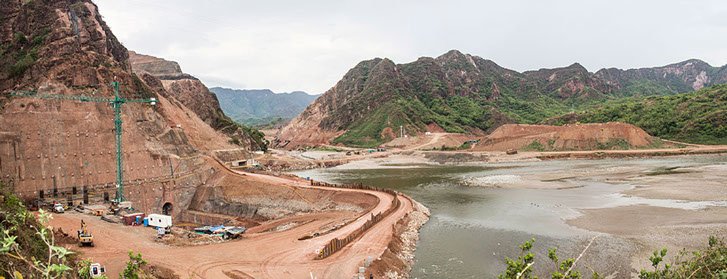

Casa de Máquinas

Finalizaron en octubre los trabajos de excavación en el sector de casa de máquinas. La excavación para las unidades de generación de energía parte desde la cota 592 msnm y debe llegar a la cota 562; actualmente se encuentran en la construcción del dentellón.

También se realizó la construcción de la placa en la zona de montajes; estas estructura también hace parte de la casa de máquinas y es requerida para realizar los primeros preensambles de las unidades de generación de energía.

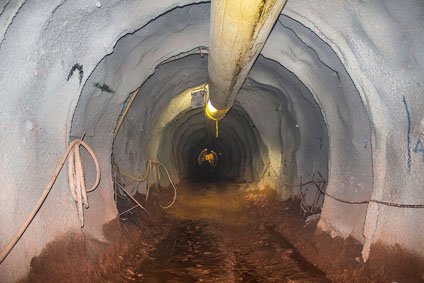

Descarga de Fondo

Continuaron los trabajos de excavación del túnel de descarga de fondo, esté túnel permitirá el paso de agua para asegurar un caudal ecológico durante los inicios del llenado del embalse.  El túnel tiene 437 m. de longitud y se llevan excavados más de  253 m.
