Descripción

La presa de la hidroeléctrica de El Quimbo será de grava y enrocado con cara de concreto. La presa es la estructura de contención principal para embalsar el agua. Será una barrera de 151 metros de alto y 645 metros de largo en forma piramidal que permitirá embalsar el agua del río Magdalena que se utilizará en la generación de energía eléctrica.



Avance

El avance de la presa es del 85%



A la fecha se han colocado 7.5 millones de metros cúbicos de relleno compactado en la presa, lo que equivale al 85,8% de avance global. Respecto a la cara de concreto de la presa en la etapa A continúa la construcción de los sellos hidráulicos correspondientes a las juntas verticales de las losas exteriores y en la etapa B se realizó el hormigonado de las losas.

Descripción

También ayudará a contener el embalse un dique auxiliar de 66 metros de alto y 445 metros de largo en la margen derecha del río Magdalena. El volumen total será aproximadamente de 3,5 millones de m3 de material compactado.



Avance

El avance del dique auxiliar es del 77%



La cota de avance de los rellenos es la 694,80 msnm. Se trabajó en la conformación de los  rellenos en el contrafuerte aguas arriba.



Descripción

El vertedero consiste en una estructura de canales abiertos con cuatro compuertas radiales de 14 m de ancho por 18 m de alto que permiten controlar el nivel del embalse mediante el paso controlado de agua, en caso de crecientes del río Magdalena o si el embalse alcanza su máxima capacidad. Tendrá una capacidad máxima de descarga de 11.886 m3/s, un canal de aproximación a la cota 696 msnm y un canal de descarga rectangular de 69 m de ancho y 210 m de longitud.



Avance

El avance del vertedero es del 91%



Se continúa la construcción de losas del canal de descarga. El avance en los concretos del canal de descarga es de 62%. Durante el periodo continua la construcción del deflector y el babero. A la fecha se tiene un avance del 18,5% de los concretos de esta estructura.

Descripción

El agua del embalse será conducida hasta las unidades de generación mediante dos túneles de 400 m cada uno con un diámetro de excavación hasta de 10 m de diámetro con pendientes hasta del 17,5%. Las bocatomas de los túneles de conducción serán en forma de codo y tendrán rejas coladeras en forma de cubo. Para el cierre de cada conducción se contará con una compuerta operada por pozo vertical.



Avance

El avance de los túneles de carga es del 82%



Se realizó liberación para hormigonado y se realizó el respectivo vaciado con un volumen total de concreto de 754m3. Con lo anterior, finaliza el revestimiento detrás del blindaje. Por otro lado, para el túnel 2 durante el periodo, se finalizaron las soldaduras de elementos del tramo 3 y 2.

Descripción

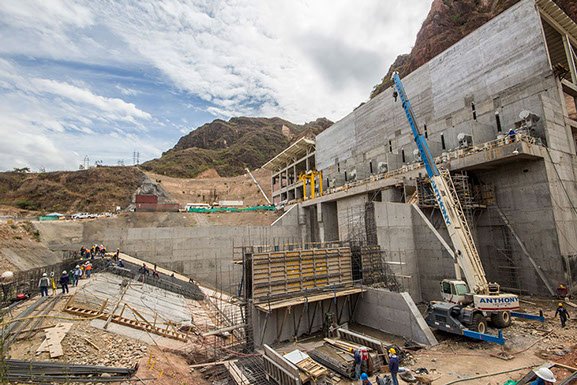

La casa de máquinas es la estructura donde se ubican los equipos necesarios para convertir la energía potencial en energía eléctrica. La hidroeléctrica de El Quimbo tendrá una casa de máquinas superficial convencional, que albergará dos turbinas tipo Francis de eje vertical con una potencia nominal de 186,3 MW cada una para un total de 400 MW con su respectivo generador.



Avance

El avance de las casa de máquinas es del 86%



A la fecha las estructura de las Unidades 1 y 2 tienen un avance del 87.2%. El edificio de control se ha ejecutado en un 98.28% y la obra civil para la estructura de descarga 64.1%. Continua el montaje de las unidades generadoras realizando trabajos en el generador y las turbinas. Se continuó con la instalación de transformadores con un avance del 92.4%.

Descripción

El Proyecto contará con una descarga de fondo que suministrará el caudal ecológico requerido en la Licencia Ambiental. Este túnel es de 437 metros de largo y una sección de 2,70 metros de diámetro útil.



Avance

El avance de la descarga de fondo es del 99%



Está pendiente la ejecución del portal salida que se construirá una vez finalice el montaje mecánico de las compuertas por el Contratista de los Montajes Electromecánicos en septiembre de 2014.



Descripción

La reposición de la infraestructura física es un compromiso que tiene Emgesa incluido en el Plan de Manejo Ambiental del Proyecto Hidroeléctrico El Quimbo. Las vías sustitutivas son todas aquellas vías que pueden afectarse por la construcción del proyecto y que serán restituidas en su totalidad.



Avance

El avance de las vías sustitutivas es del 47%



El tramo I tiene un avance de 59%, el tramo II tiene un avance de 52%,  y el tramo III tiene un avance de 38%; en estos tramos las actividades que se vienen realizando consisten en:  excavaciones, rellenos y construcción de obras hidráulicas en las vías y el armado de acero de refuerzo para la posterior fundida de pilas y vigas prefabricada para la estructura de los puentes. Estas vías corresponden a la reposición de la infraestructura vial ofrecida por el proyecto
