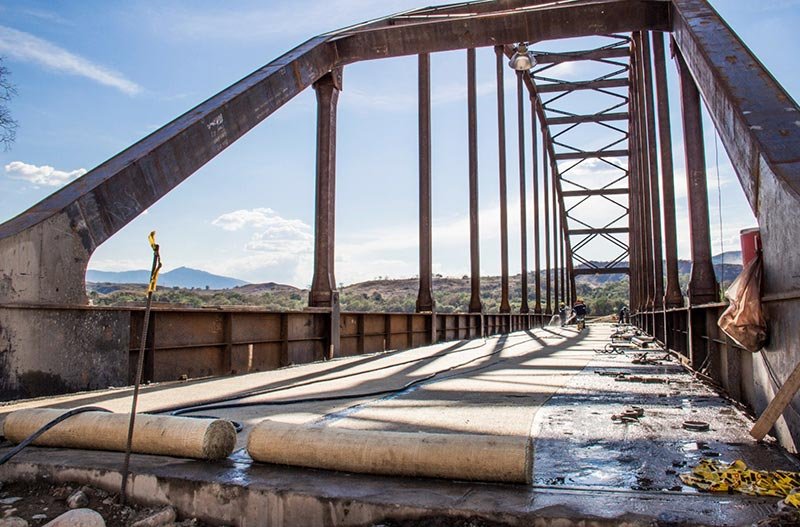

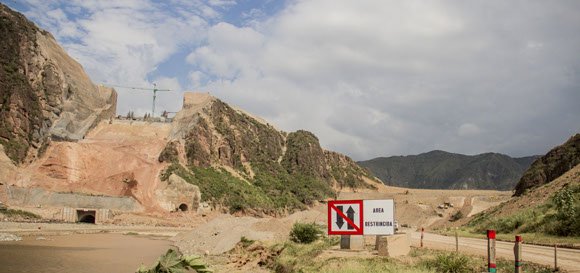

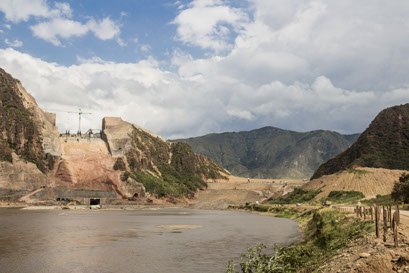

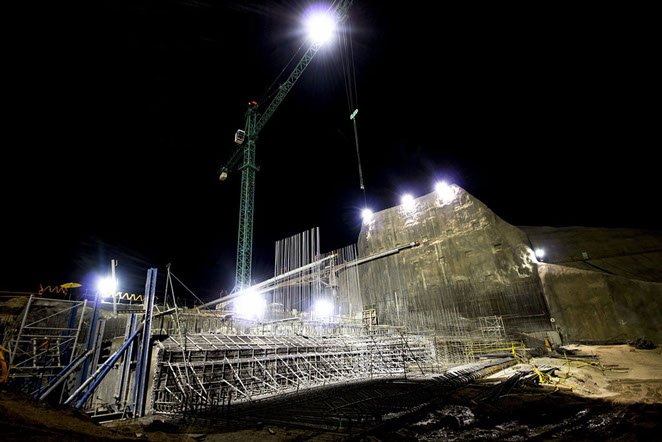

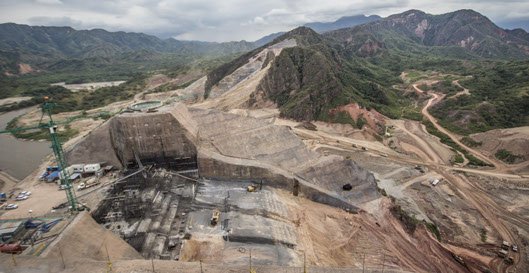

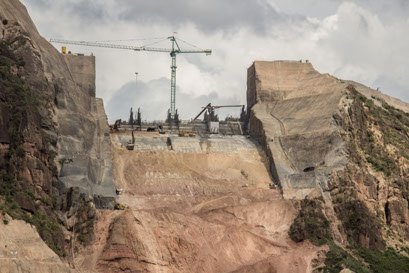

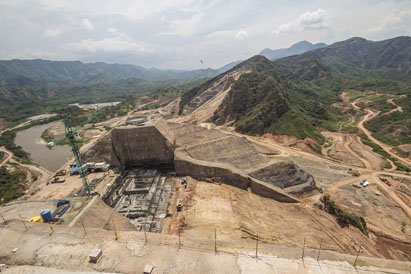

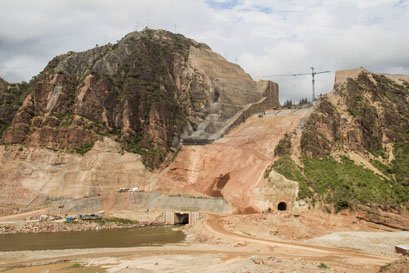

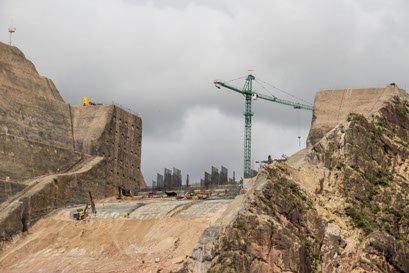

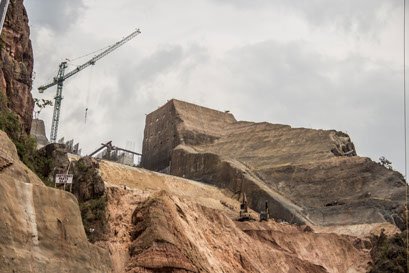

Vertedero

Es una estructura de canales abiertos con cuatro compuertas que permiten el paso controlado del agua en caso de crecientes del río o si el embalse llega a su máxima capacidad.

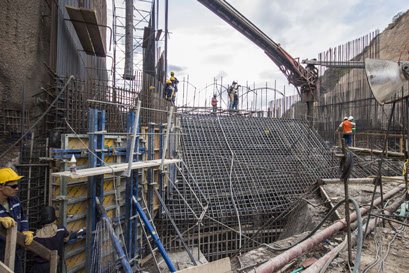

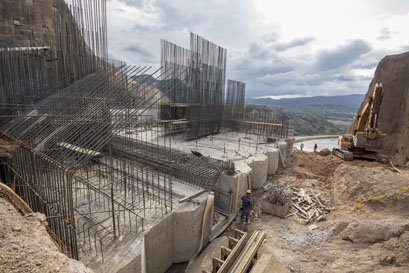

Se avanza con los concretos de la estructura de control del vertedero, a la fecha se han ejecutado 9.275 m3 de hormigón de un total de 38.200 m3 de esta estructura que corresponden al 24,3%. En cuanto a las excavaciones del canal de descarga, actualmente la excavación se encuentra en la elevación 640 msnm equivalente a un avance del 51,3% del total de 80 m a excavar entre las elevaciones 680 a 599 msnm, esta última elevación corresponde al nivel de fundación del deflector.

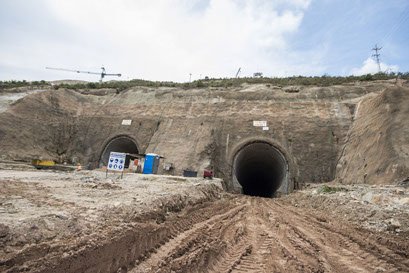

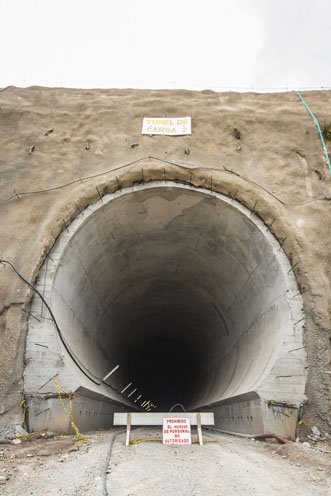

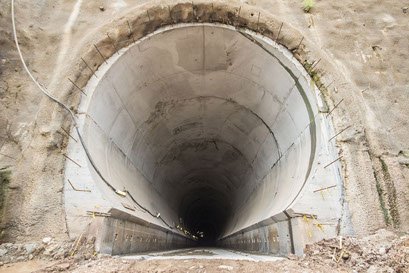

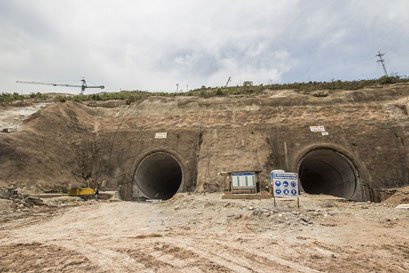

Túneles de carga y Pozos de compuertas:

Son dos túneles que conducen el agua del embalse hacia la casa de máquinas donde se encuentran las unidades de generación de energía.

Se iniciaron los trabajos de fabricación y ensamble de los blindajes de los túneles de carga. Actualmente se cuenta con un avance de 13% de las virolas armadas del túnel 1 y el 17% del túnel 2. Durante el periodo se realizó la instalación de los rieles para ingresar las virolas de los blindajes al túnel en el tramo blindado.

En cuanto a los pozos de compuertas el pozo No. 1 a la fecha ha realizado un avance de 54 m que corresponde al 56% de un total de 96,44 m. En cuanto el pozo de compuerta No 2, se ha realizado un avance de 41 m, que corresponde al 42% de un total de 98,44 m.

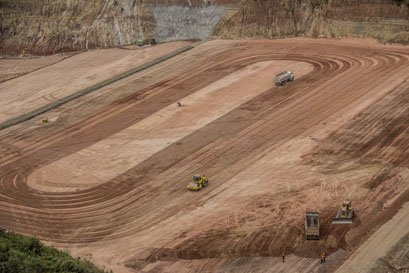

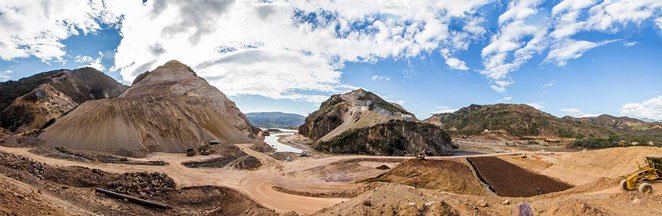

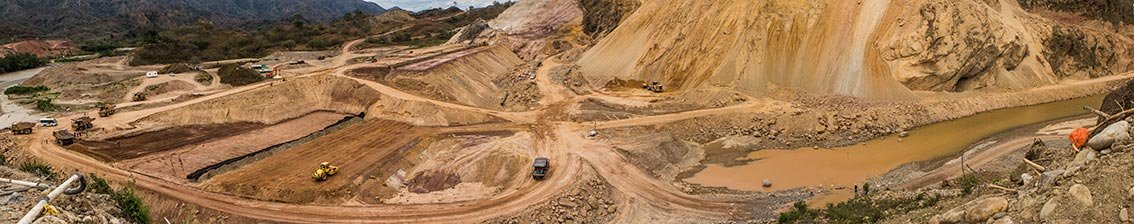

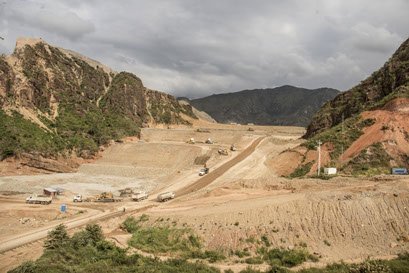

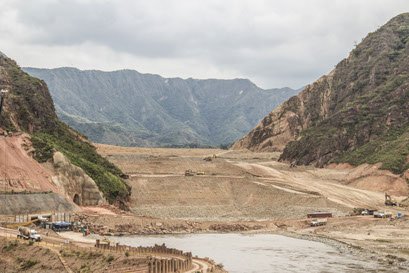

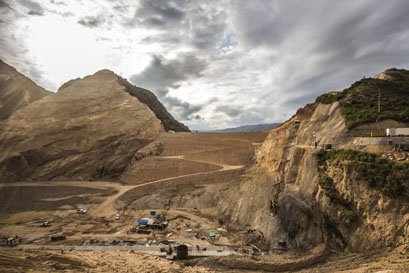

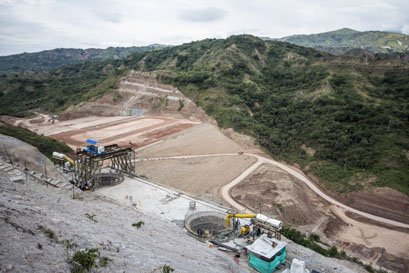

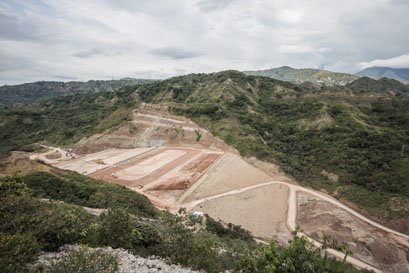

Rellenos de la presa

La presa es un muro de enrocado y suelo con una cara de concreto de 151 m de alto y 645 m de largo en forma piramidal que detiene el paso del agua del río Magdalena para represar el agua necesaria para la generación de energía.

Continúa la ejecución de los rellenos de la presa, a la fecha se han puesto 1,13 millones de m3 de material de un total de 8,6 millones de m3 de material compactado previstos, lo que representa un avance de 13,1%. La presa es la estructura de contención principal para el embalsar el agua.

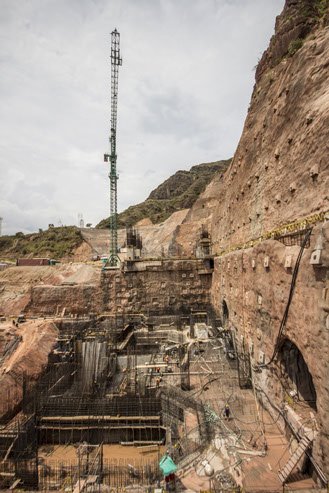

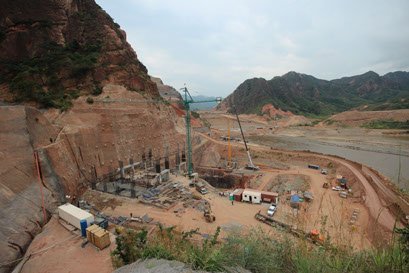

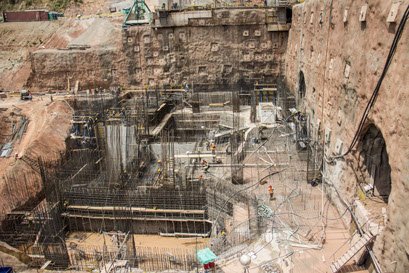

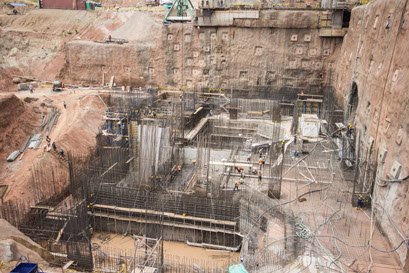

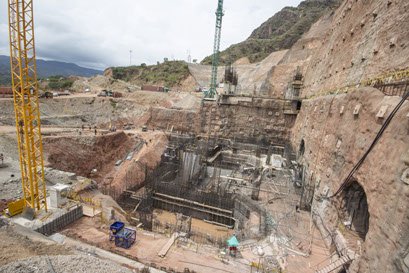

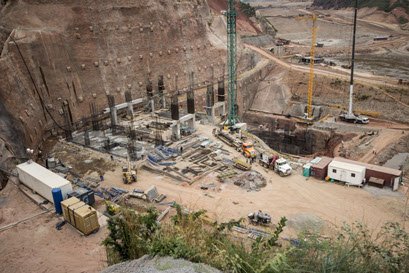

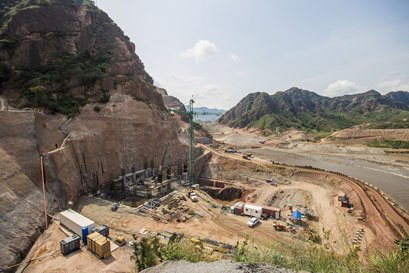

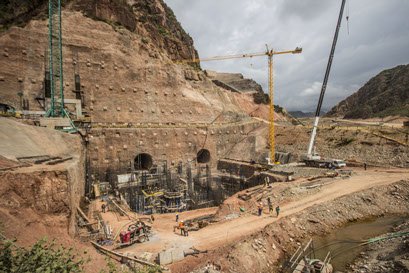

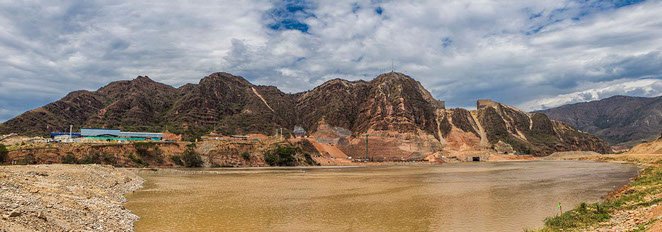

Casa de Máquinas

Es la estructura donde se ubican los equipos necesarios para convertir la energía potencial en eléctrica. El Quimbo tendrá dos turbinas que generarán 400 MW.

Se avanza con los hormigones de la superestructura de la casa de máquinas en la zona de unidades; a la fecha se continúa con los hormigones de muros y columnas de la unidad de generación No. 1 necesarios para el inicio de los montajes electromecánicos previsto para el primer semestre de 2013.

En la zona de montajes se continúa con los hormigones de losas, muros y columnas del edificio de Control y sala de montajes. Los trabajos en este frente son requeridos para el preensamble de los equipos principales de las unidades de generación del proyecto.

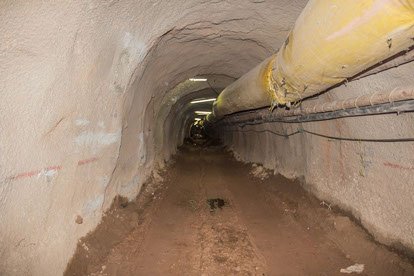

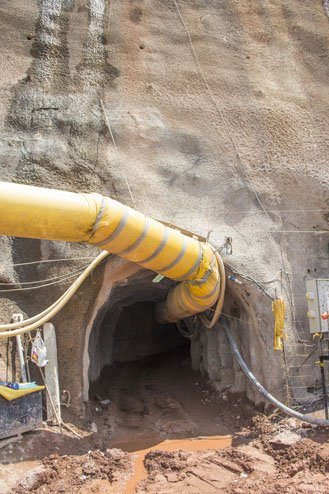

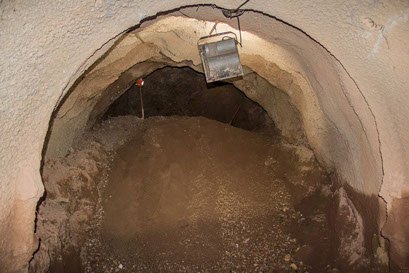

Descarga de Fondo

Continuaron los trabajos de excavación del túnel de descarga de fondo, esté túnel permitirá el paso de agua durante la etapa de llenado con el fin de asegurar un caudal ecológico aguas abajo del sitio de presa.  El túnel tiene 437 m de longitud y actualmente restan por excavar 99 m.
